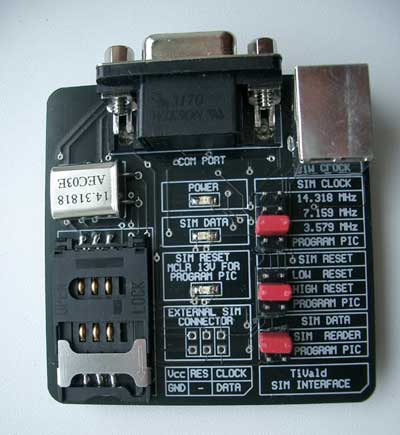

Универсальный Sim-card reader/writer - USI v2.0
(Universal Sim-card Interface).

Описание Особенности Инструкция по применению Комплект поставки Программы, с которыми может работать Универсальный Sim-card reader/writer Как создать клон сим-карты Пример записи новой прошивки на чистую SILVER карту Схема Универсального программатора GSM сим-карт

USI v2.0 - это полностью независимое устройство, которое подключается непосредственно к компьютеру и предназначенно для чтения/записи данных с GSM SIM CARDS, PRE-PAY PHONE CARDS, SAT-TV CARDS, Clone SIM Cards. Имея это устройство, вы можете самостоятельно сохранять копии вашей сим-карты и легко их восстанавливать в случае утери, редактировать записную книжку на сим-карте через компьютер, даже если для вашего телефона не существует интерфейсного кабеля. Если же вы пользуетесь 2 разными сим-картами (разные операторы или разные тарифные планы), то вы можете их обе переписать на одну clone sim-card и переключаться между ними через меню телефона, даже не выключая его! Таким образом, можно переписать одновременно до 10 разных сим-карт на одну, что избавит вас постоянно носить с собой разные карточки, и каждый раз снимать-вставлять другую.

1. SIM-READER - режим, предназначенный для чтения/записи GSM SIM CARDS, и записи в память EEPROM внутри CLONE SIM CARDS (PHOENIX / SMART MOUSE Mode).
   Положение перемычек в режиме SIM-READER:
   • SIM CLOCK - в положении 3.579, 7.159 или 14.318 MHZ (чем выше частота, тем быстрее процесс).

   • SIM RESET - в положении HIGH RESET или LOW RESET (зависит от настроек программ).
   • SIM DATA - в положении SIM READER.
2. PROGRAM PIC - режим, предназначенный для программирования памяти FLASH / EEPROM процессора PIC внутри CLONE SIM CARDS (JDM Mode).
   Положение перемычек в режиме PROGRAM PIC - все 3 перемычки нужно переставить в положение PROGRAM PIC.


• - Совместим с программаторами PHOENIX / SMART MOUSE / DEJAN SIM SCAN / JDM.
• - Может считывать из GSM SIM CARDS коды IMSI, KI и записывать их затем в клонированную SIM-CARD (до 10 операторов или тарифных планов на одной сим-карте!).
• - Может считывать и записывать Записную Книжку (хранящуюся на сим-карте) и некоторые другие параметры GSM SIM CARDS.
• - Можно делать полную копию вашей сим-карты (full back-up) для сохранения важной информации в случае утери основной сим-карты.
• - Возможность программирования процессора PIC внутри CLONE SIM CARDS (JDM Mode).
• - Возможность использовать различные частоты (14.318 Mhz, 7.159 Mhz, 3.579 Mhz) для чтения SIM CARDS.
• - Встроенный преобразователь 5 на 13В для программирования PIC.
• - Светодиодная индикация подачи питания POWER
• - Светодиодная индикация передачи данных SIM DATA
• - Светодиодная индикация состояния SIM RESET, в режиме программирования PIC - индикация присутствия напряжения 13В на входе MCLR процессора PIC.
• - Возможность подключения внешнего SIM Connector.

• - Подключите Универсальный Sim-card reader/writer к СОМ и USB портам компьютера.
• - USB-port нужен только для питания USI v2.0 - должна загореться лампочка POWER.
• - Установите перемычки на SIM-reader в зависимости от нужного режима.
  Режим PHOENIX:

  • SIM CLOCK - в положении 3.579, 7.159 или 14.318 MHZ (чем выше частота, тем быстрее процесс).

  • SIM RESET - в положении HIGH RESET или LOW RESET (зависит от настроек программ).
  • SIM DATA - в положении SIM READER.
  Режим JDM:

  • SIM CLOCK - в положении PROGRAM PIC.
  • SIM RESET - в положении PROGRAM PIC.
  • SIM DATA - в положении PROGRAM PIC.

• - Универсальный Sim-card reader/writer - USI v2.0.
• - Кабель для подключения Sim-card reader/writer к СОМ-порту компьютера.
• - Кабель для подключения Sim-card reader/writer к USB-порту компьютера.
• - CD со всеми необходимыми программами.

1. Законодательство некоторых стран запрещает создание и/или использование клонов GSM Sim-card и/или Sat-TV card (читайте законы!).
2. Используйте это устройство очень осторожно, так как вы можете испортить свою сим-карту.
3. Full back-up (полное сохранение) возможно только на карточках A3A8 COMP128V1
4. Full back-up (полное сохранение) невозможно на новых карточках которые используют алгоритм COMP128V2 кодировки KI ключа.
5. Некоторые сим-карточки выпущенные после 2001г (COMP128V1) имеют ограничение на число попыток обращений к ним до 65536 раз. Если число обращений к ним превысило эту величину, то сим-карта блокируется и восстановить ее будет невозможно!
6. Используя это устройство нельзя вычислить PIN или PUK коды карточки! Если вы их забыли, то обращайтесь к вашему сотовому провайдеру.
7. Полное время вычисления IMSI и KI кодов занимает более 2 часов, поэтому никогда не оставляйте GSM-карту без присмотра на длительное время, для исключения ее несанкционированного клонирования!

Программы, с которыми может работать Универсальный Sim-card reader/writer:

• Sim Scan v2.01 by Dejan Kaljevic: SIM SCAN - это программа, которая позволяет анализировать вашу GSM SIM smart card. С помощью этой программы вы сможете анализировать: ATR, CLA+INS, FILES, Key. Так же, вы сможете вычислить и записать IMSI и Ki в GSM a38 SIM Gold Card (PIC 16f84 & EEPROM 24c16). Вычисление Ki работает так же и на новых SIM картах 2000-2002г. с цифровым алгоритмом COMP128-1.
• Cardinal Software - позволяет считывать/записывать записную книжку из сим-карты, изменять PIN коды, читать служебную информацию из сим-карты, вычислять IMSI и Ki (плохо работает на новых SIM картах с алгоритмом COMP128-1).
• FKi2 v2.1. - программа для вычисления IMSI и KI.
• WinPhoenix v1.06 - позволяет записывать EEPROM 24C16 внутри CLONE SIM CARDS (Gold Card). Для работы с этой программой нужен файл loader.hex.

• PonyProg2000 ver 2.05a beta - позволяет программировать процессор PIC внутри clone card. Программа работает под WINDOWS 95,98. Для установки выберите Setup/Interface Setup. Далее нужно выбрать SI Prog I/O и тот СОМ-порт, через который вы будете работать. При необходимости выберите:
  Select Polarity of the Control lines: Invert D-OUT - ON, Invert D-IN - OFF, Invert SCKL - OFF, Invert RESET - OFF..


• IC PROG ver 1,05 beta - позволяет программировать процессор PIC внутри clone card и внешний EEPROM 24C16 внутри clone card (Smartcard Wisard). Программа работает под WINDOWS 95,98. Для установки нажмите кнопку [F3] "Hardware settings", выберите интерфейс JDM Programmer и номер COM port, который вы используете. При необходимости установите:
  Select Polarity of the Control lines: Invert Data Out - OFF, Invert Data In - OFF, Invert Clock - OFF, Invert MCLR - OFF.
  Для установки режим SIM READER выберите Settings / Option / Smartcard. Далее необходимо выбрать частоту 3.58MHz, тип PIC процессора и номер COM порта, который используется.
• CHIP-CAT v2.3 - позволяет программировать PIC processor и external EEPROM 24C16 внутри clone card. При установке выберите CLOCK 3.5 MHz и номер COM port, который используете.
• JGPROG-PAP by Jg2000 - позволяет программировать PIC processor и external EEPROM 24C16 внутри clone card. При установке выберите AutoMode JGPAP2 OFF и номер COM port, который используете. Так же для Windows 98 нажмите кнопочку Default WIN 9x, а для остальных - кнопку Default WIN NT.

Вам необходимо узнать коды IMSI и Ki каждой сим-карты, которую вы собираетесь клонировать. IMSI и Ki коды - это основные коды, которые идентифицируют сим-карту у вашего провайдера сотовой связи, эти коды зашифрованы на вашей оригинальной сим-карте.

Прочесть IMSI и KI можно следующими программами:
- Cardinal, Sim_scan by Dejan ver. 2.01, SIM BackUP (режим SIM READER в USI v2.0).

Записать IMSI и KI можно следующими программами:
- Sim_scan by Dejan ver. 2.01, SIM BackUP (режим SIM READER в USI v2.0).
- WINphoenix, IC-Prog 1.05 или PonyProg 2000 (режимы SIM READER и PROGRAM PIC в USI v2.0)

Запрограммировать операционную систему процессора PIC внутри CLONE SIM CARD можно следующими программами:
IC-Prog 1.05, JGPROG-PAP by Jg2000 или PonyProg 2000 (режим PROGRAM PIC в USI v2.0).

Для записи новой прошивки на чистую карту, нужно перемычки в Универсальном Sim-card reader/writer переставить в следующее положение (режим JDM):

1. SIM CLOCK - в положение PROGRAM PIC.
2. SIM RESET - в положение PROGRAM PIC.
3. SIM DATA - в положение PROGRAM PIC.

Программируем внешний EEPROM:
Внешний EEPROM записывается в 2 этапа - сначала записываем загрузчик, а, затем, через него загружаем EEPROM. Но для этого нужно сначала записать загрузчик в Сильвер карту. Открываем файл loader_PIC16F876.hex из комплекта программы JGprog ( Load File - Load Flash - loader_PIC16F876.hex) и нажимаем кнопку Write Flash/Eep_int/Cfg_bit. Программа запишет загрузчик в карту.
Затем переводите программатор в режим Phoenix:

1. SIM CLOCK - в положение 3.579 MHz.
2. SIM RESET - в положение HIGH RESET.
3. SIM DATA - в положение SIM READER.

Записываем основную прошивку:
Снова переводим программатор в режим JDM:

1. SIM CLOCK - в положение PROGRAM PIC.
2. SIM RESET - в положение PROGRAM PIC.
3. SIM DATA - в положение PROGRAM PIC.

Примечание: все необходимые программы и сами прошивки для копирования сим-карт поставляются на CD вместе с комплектом

• Gold Wafer Card - (PIC16F84+24C16) max. 4 разных сотовых оператора, 31 номер в записной книжке, 1 SMS
• Silver Card - (PIC16F877+24C64) max. 10 разных сотовых оператора, 208 номеров в записной книжке, 10 SMS
• Green Card - (PIC16F876+24C128) max. 10 разных сотовых оператора, 254 номеров в записной книжке, 99 SMS
• Black Card (Silver Card 4) - (PIC16F877+24C256) max. 10 разных сотовых оператора, 254 номеров в записной книжке, 99 SMS

В настоящее время у нас вы можете купить:
Gold Wafer Card(PIC16F84+24C16) - по цене 250руб
Silver Card(PIC16F877+24C64) - по цене 300руб
Silver Card 4 (Black Card)(PIC16F877+24C256) - по цене 350руб
